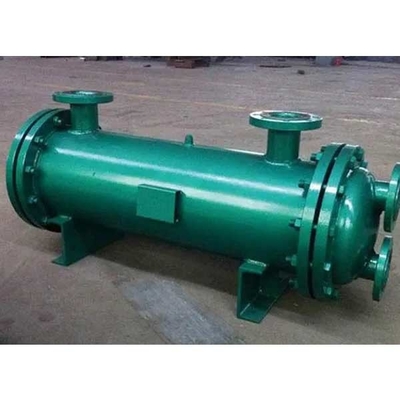

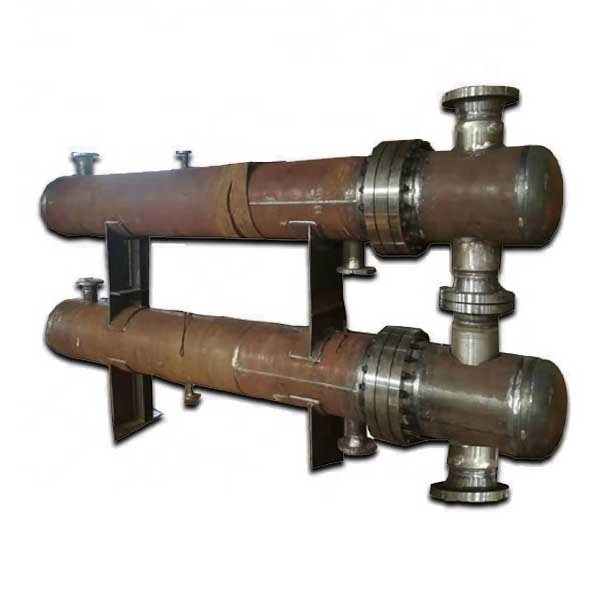

Bộ trao đổi nhiệt tấm ống đôi 0,8Mpa

Bộ trao đổi nhiệt dạng tấm ống đôi hiệu quả cao an toàn và có thể tháo rời

Sự miêu tả

Thiết bị trao đổi nhiệt dạng tấm ống kép là thiết bị trao đổi nhiệt có hai tấm ống có khe hở nhất định ở một đầu của bộ trao đổi nhiệt hoặc tương đương với hai tấm ống có khe hở nhất định.Trong hoạt động thực tế, bộ trao đổi nhiệt dạng tấm ống kép thường được sử dụng trong hai trường hợp sau: một là để ngăn chặn tuyệt đối sự trộn lẫn của môi chất giữa thành ống và thành vỏ, ví dụ, đối với nước phía vỏ, clo phía ống. hoặc clorua.Bộ trao đổi nhiệt,

tham số

So sánh thiết bị trao đổi nhiệt dạng tấm ống đôi và sản xuất thiết bị trao đổi nhiệt dạng tấm dạng ống đơn

① Chi phí sản xuất khác nhau: So với thiết bị trao đổi nhiệt dạng tấm ống đơn, thiết bị trao đổi nhiệt dạng tấm ống đôi có hai tấm ống bên ngoài, một khoang giữa hai tấm ống bên trong và bên ngoài, và một ống trao đổi nhiệt trong khoang.

② Khe co giãn khác nhau: Nhìn chung có bốn kiểu kết nối giữa ống trao đổi nhiệt và tấm ống, đó là hàn cường độ (hàn hồ quang argon thông thường), giãn nở cường độ, hàn cường độ + giãn nở dính, giãn nở cường độ + hàn hàn, sự khác biệt chủ yếu phản ánh trong Lỗ ống có rãnh hay không, rãnh hàn và chiều dài mở rộng của ống, v.v. Sự giãn nở có thể được chia thành giãn nở không đồng nhất (giãn nở bi cơ học), giãn nở đồng đều (giãn nở thủy lực, giãn nở túi chất lỏng, giãn nở cao su , Nổ mở rộng, v.v.).

Thiết kế của bộ trao đổi nhiệt dạng tấm ống đôi yêu cầu hàn cường độ + giãn nở cường độ và phương pháp giãn nở ống thủy lực được áp dụng.

Thiết kế chung của bộ trao đổi nhiệt dạng tấm ống đơn yêu cầu hàn cường độ + giãn nở thanh, và có thể sử dụng giãn nở cơ học hoặc giãn nở thủ công.
