Công nghệ 300nm3 / H PSA để tạo oxy

Giá máy tạo oxy PSA Nhà máy oxy y tế và công nghiệp

Sự miêu tả

Máy tạo oxy hấp phụ xoay áp suất là thiết bị tự động tách oxy khỏi không khí bằng cách sử dụng sàng phân tử zeolit ​​làm chất hấp phụ và sử dụng nguyên lý hấp phụ áp suất và giải hấp áp suất.Zeolit ​​là một loại vật liệu hấp phụ xốp được xử lý bằng quy trình đặc biệt, bề mặt và bên trong chứa đầy chất hấp phụ dạng hạt hình cầu vi hạt, có màu vàng nhạt.

Tham số

Thành phần:

1. Máy nén khí

Là thiết bị cấp nguồn không khí của máy tạo nitơ PSA, máy nén khí thường được lựa chọn: máy trục vít, máy ly tâm, để cung cấp đủ khí nén cho máy tạo nitơ đảm bảo cho máy tạo nitơ hoạt động bình thường.

2. Bể đệm

Chức năng của bể chứa là đệm, ổn định và hạ nhiệt;từ đó làm giảm sự dao động của áp suất hệ thống, loại bỏ hoàn toàn các tạp chất dầu và nước qua van xả đáy, để khí nén đi qua bộ phận lọc khí nén một cách thuận lợi, đảm bảo thiết bị hoạt động ổn định và tin cậy.

3. Thiết bị lọc khí nén

Đầu tiên khí nén từ bình đệm được đưa vào thiết bị lọc khí nén.Đầu tiên, khí nén loại bỏ hầu hết dầu, nước và bụi bằng bộ lọc dầu hiệu quả cao, sau đó đi qua máy sấy đông lạnh để làm mát thêm và loại bỏ nước, và bộ lọc mịn loại bỏ dầu và bụi.Và quá trình thanh lọc sâu được thực hiện bởi bộ lọc tinh sau đó.Theo điều kiện làm việc của hệ thống, Hande đã thiết kế đặc biệt một bộ chất tẩy dầu mỡ bằng khí nén để ngăn chặn sự xâm nhập của vết dầu có thể xảy ra và cung cấp sự bảo vệ đầy đủ cho lưới lọc phân tử.Thành phần lọc không khí được thiết kế nghiêm ngặt đảm bảo tuổi thọ của sàng phân tử zeolit ​​và không khí sạch được xử lý bởi thành phần này có thể được sử dụng cho khí cụ.

4. Xe tăng hàng không

Chức năng của bể chứa không khí là làm giảm xung động của dòng không khí và đóng vai trò đệm;do đó làm giảm sự dao động của áp suất hệ thống, để khí nén có thể đi qua bộ phận lọc khí nén một cách trơn tru, để loại bỏ hoàn toàn các tạp chất dầu và nước, đồng thời giảm tải cho thiết bị tách nitơ và oxy PSA tiếp theo.Đồng thời khi chuyển mạch tháp hấp phụ còn cung cấp một lượng lớn khí nén cho thiết bị tách khí oxy và nitơ PSA làm tăng nhanh áp suất trong thời gian ngắn, do đó áp suất trong tháp hấp phụ nhanh chóng tăng lên áp suất làm việc, đảm bảo thiết bị đáng tin cậy và ổn định.chạy.

5. Thiết bị tách oxy và nitơ

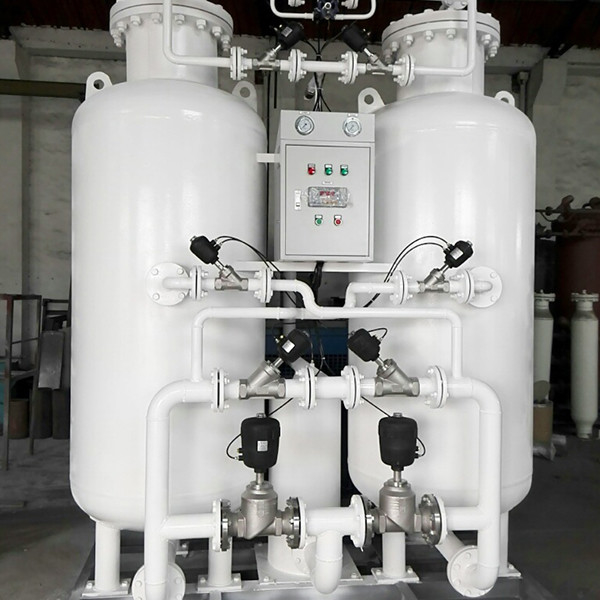

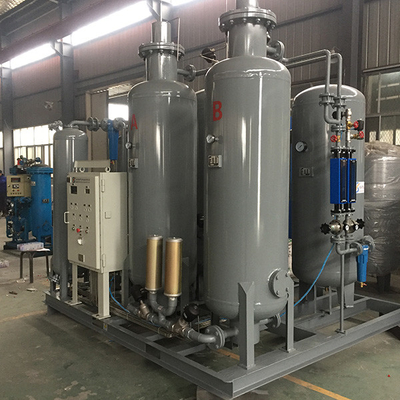

Có hai tháp hấp phụ, A và B, được trang bị sàng phân tử cho máy tạo oxy.Khi không khí nén sạch đi vào đầu vào của tháp A và chảy đến đầu ra qua sàng phân tử, nitơ sẽ được hấp phụ bởi nó và sản phẩm oxy chảy ra từ đầu ra của tháp hấp phụ.Sau một thời gian, rây phân tử trong tháp A bão hoà hấp phụ.Lúc này tháp A tự động ngừng hấp phụ, khí nén chảy vào tháp B hấp thụ nitơ và sản xuất oxy, tái sinh rây phân tử của tháp A. Quá trình tái sinh rây phân tử được thực hiện bằng cách thả nhanh tháp hấp phụ về áp suất khí quyển để loại bỏ nitơ bị hấp phụ.Hai tháp luân phiên thực hiện quá trình hấp phụ và tái sinh để hoàn thành quá trình phân tách oxy và nitơ, đồng thời liên tục thải ra oxy.Các quá trình trên đều được điều khiển bởi bộ điều khiển logic khả trình (PLC).Khi độ tinh khiết của ôxy ở đầu ra được đặt đến giá trị cài đặt, chương trình PLC sẽ mở van thông hơi tự động để tự động xả ôxy không đủ tiêu chuẩn, cắt dòng ôxy không đủ tiêu chuẩn đến điểm khí và sử dụng bộ giảm thanh để giảm tiếng ồn xuống dưới 78dBA khi khí được xả.

6. Bể xử lý oxy

Bình đệm oxy dùng để cân bằng áp suất và độ tinh khiết của oxy được tách ra từ hệ thống tách nitơ-oxy để đảm bảo cung cấp oxy liên tục ổn định.Đồng thời, tháp hấp phụ sau khi chuyển mạch sẽ nạp một phần khí của chính nó trở lại tháp hấp phụ, một mặt giúp tháp hấp phụ tăng áp suất, mặt khác nó cũng phát có vai trò bảo vệ lớp giường, đóng vai trò rất quan trọng trong quá trình hoạt động của thiết bị.Vai trò hỗ trợ.
