Thông tin chi tiết sản phẩm:
|
| kết cấu:: | Bộ trao đổi nhiệt dạng tấm | Áp suất làm việc tối đa:: | 3.0 Mpa |
|---|---|---|---|
| Các điểm bán hàng chính:: | Độ chính xác cao | Hàm số:: | Chúng có thể thay thế và trộn với tấm ban đầu |
| Chứng nhận:: | ISO9001: 2015 | Vôn:: | 220V / 380V |
| Tấm Theta:: | Theta thấp và theta cao | Dịch vụ sau bán hàng được cung cấp:: | Hỗ trợ trực tuyến |
| Điểm nổi bật: | Bộ trao đổi nhiệt loại tấm 3.0 Mpa,Bộ trao đổi nhiệt loại tấm 380 volt,bình ngưng loại tấm 200mm |
||
Giá trực tiếp tại nhà máy Chất lượng tốt Thiết bị trao đổi nhiệt dạng tấm hiệu quả cao
Sự miêu tả

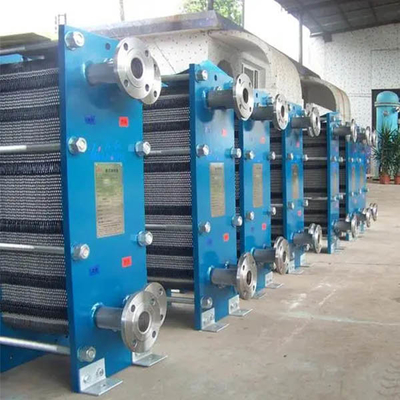

Bộ trao đổi nhiệt dạng tấm được cấu tạo bởi các tấm và khung tôn truyền nhiệt.Các tấm được kẹp giữa tấm ép cố định và tấm ép di động bằng bu lông, và nhiều kênh dòng chảy được hình thành trong bộ trao đổi nhiệt, và các tấm được bịt kín bằng cao su.Trên tấm ép có đường ống nối giữa thiết bị với bên ngoài.
Tham số
| mô hình | Kích thước giao diện (mm) |
Dòng chảy tối đa (m / H) |
H (mm) |
B (mm) |
E (mm) |
F (mm) |
trọng lượng (Kilôgam) |
| FHU523-MQ | 32 | 14 | 530 | 185 | 357 | 60 | 96 |
| FHU550A-MQ | 50 | 43 | 630 | 300 | 395 | 124 | 130 |
| FHU550-MQ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU550-MZ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU550-BQ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU565S-BZ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU565S-MQ | 65 | 72 | 680 | 400 | 380 | 202 | 500 |
| FHU565S-MZ | 65 | 72 | 680 | 400 | 380 | 202 | 500 |
| FHU600-MQ | 100 | 170 | 1045 | 454 | 719 | 225 | 1500 |
| FHU600-MZ | 100 | 170 | 1069 | 470 | 719 | 225 | 1500 |
| FHU600-BQ | 100 | 170 | 1045 | 454 | 719 | 225 | 1500 |
| FHU650-BZ | 100 | 170 | 1069 | 470 | 719 | 225 | 1500 |
| FHU650-MZ | 150 | 380 | 1815 | 610 | 1286 | 290 | 4000 |
| FHU650-BQ | 150 | 380 | 1815 | 610 | 1286 | 290 | 3000 |
| FHU650S-MQ | 150 | 380 | 1200 | 610 | 690 | 290 | 2200 |
| FHU650S-MZ | 150 | 380 | 1200 | 610 | 690 | 290 | 2200 |
| FHU700-MQ | 200 | 680 | 2200 | 780 | 1478 | 338 | 5500 |
| FHU700-BQ | 200 | 680 | 2200 | 780 | 1478 | 338 | 4000 |
| FHU700S-MQ | 200 | 680 | 1450 | 760 | 728 | 338 | 4000 |
Cấu tạo và chức năng của bộ trao đổi nhiệt dạng tấm:
1. Chiều dày của tấm áp lực nói chung được xác định theo khả năng kẹp của tấm thép di động và tấm làm kín.
2. Thanh dẫn hướng trên: được gắn cố định trên tấm và trụ ép cố định để đỡ và định vị tấm.
3. Thanh dẫn hướng dưới: có vai trò định vị tấm và tạo thành định vị của tấm với thanh dẫn hướng trên.
4. Bu lông kẹp: bố trí đều xung quanh tấm nén để kẹp các tấm giữa tấm nén cố định và di động.
5. Tấm: bộ phận truyền nhiệt thường được làm bằng thép không gỉ theo yêu cầu.Sau khi các tấm được nén, một khoảng trống nhất định sẽ được dành giữa chúng để tạo thành một kênh chất lỏng.Môi chất trao đổi nhiệt chảy ra và vào từ ống nối trên tấm kẹp và tương ứng đi vào kênh chất lỏng (lẻ và chẵn) giữa các tấm để trao đổi nhiệt.
6. Miếng đệm làm kín đảm bảo kênh dẫn dòng chảy giữa các tấm và việc bịt kín các tấm ra bên ngoài.Vật liệu được xác định theo môi trường trao đổi nhiệt.Có hai con dấu xung quanh lỗ góc và một lỗ tín hiệu được kết nối với khí quyển để đảm bảo rằng hai phương tiện làm việc sẽ không mắc nối tiếp với nhau.
