Thông tin chi tiết sản phẩm:
|
Cấu trúc: | Bộ trao đổi nhiệt dạng tấm | Phạm vi nhiệt độ làm việc:: | -269 ° C ~ 900 ° C |
---|---|---|---|
Vật chất: | thép không gỉ, hợp kim nhôm, v.v. | Chiều dài:: | Chiều dài |
Các điểm bán hàng chính:: | Độ chính xác cao | Vị trí phòng trưng bày:: | Không có |
Áp lực thiết kế:: | lên đến 35Mpa | Cân nặng:: | Tùy chỉnh |
Điểm nổi bật: | Bộ trao đổi nhiệt dạng ống vỏ 900 độ,Bộ trao đổi nhiệt dạng ống 50C,vỏ và ống làm lạnh bằng nhôm |

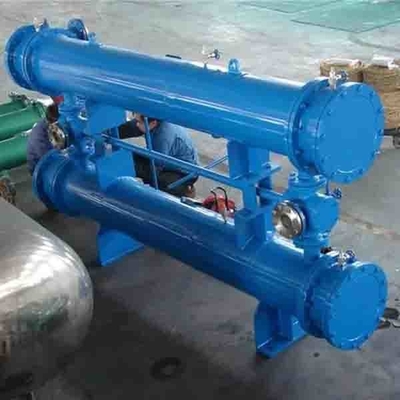

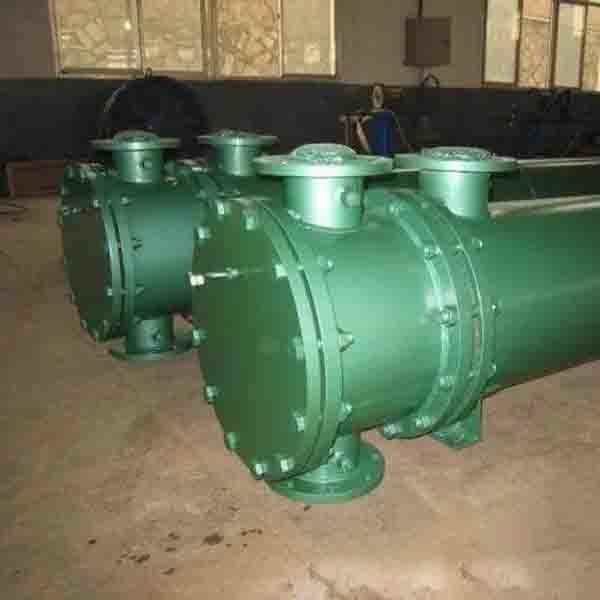

Các nhà sản xuất vỏ và ống trao đổi nhiệt ống thép công nghiệp
Sự miêu tả
Bộ trao đổi nhiệt dạng ống và vỏ có cấu tạo chủ yếu là vỏ, bó ống, tấm ống và đầu bịt kín.Vỏ tròn và được trang bị bó ống song song hoặc ống xoắn bên trong.Hai đầu của bó ống được cố định trên bản ống.Trong thiết bị trao đổi nhiệt dạng ống để trao đổi nhiệt trong hai chất lỏng, một dòng chảy trong ống, hành trình được gọi là ống;Một dòng chảy bên ngoài ống và hành trình của nó được gọi là bên vỏ.Thành của bó ống là bề mặt truyền nhiệt.Các loại ống khác nhau, quy trình nói chung là ba mô hình với đường kính 16mm, 20mm hoặc 25mm, và độ dày của thành ống nói chung là 1mm, 1,5mm, 2mm và 2,5mm.Hầu hết các vật liệu là 304 hoặc 316L.
Tham số
1 | Danh mục tàu | II | |
2 | Sự miêu tả | Vỏ bọc | Ống |
3 | Áp suất hoạt động, MPa.G | 2,5 | 0,4 |
4 | Áp suất thiết kế, MPa.G | 2,75 | 0,8 |
5 | Nhiệt độ hoạt động IN / OUT, ° C | 2,66 / 15,32 | 120/100 |
6 | Nhiệt độ thiết kế, ° C | 50 | 200 |
7 | Nhiệt độ kim loại trung bình, ° C | 13,39 | 48,11 |
số 8 | Trung bình | Hydrocacbon hỗn hợp | Dầu truyền nhiệt |
9 | Vật liệu của các bộ phận áp suất chính | SS30408 | SS30408 |
10 | Phụ cấp ăn mòn, mm | 0 | 0 |
11 | Hệ số thuốc mỡ vỏ / đầu | 1 | 0,85 |
12 | Độ dày cách nhiệt, mm | 80 | |
13 | Diện tích truyền nhiệt, m2 | 18,5 | |
14 | Tuổi thọ sử dụng, năm | 20 | |
15 | Thử nghiệm | Kiểm tra thủy lực, kiểm tra rò rỉ không khí, kiểm tra áp suất |
lợi thế:
(1) Nó có cả chức năng trao đổi nhiệt và lưu trữ nhiệt.Phần trên của bó ống trao đổi nhiệt của vỏ và thiết bị trao đổi nhiệt dạng ống là phần chứa nhiệt, thuộc vùng nước nóng có cùng nhiệt độ.khối lượng để thích ứng với sự thay đổi của tải trọng nước;nhiệt độ nước đầu ra ổn định và nguồn cung cấp nước an toàn và đáng tin cậy.
(2) Tổn thất điện trở của nước nóng qua bình rất nhỏ.Khi nước lạnh đi qua bộ trao đổi nhiệt dạng vỏ và ống, tiết diện của nước rất lớn, vận tốc dòng chảy nhỏ hơn 0,01m / s và tổn thất điện trở rất nhỏ, thường chỉ 0,1 ~ 0,2m, mà cực kỳ có lợi cho việc duy trì sự cân bằng áp suất của nguồn cấp nước nóng và lạnh tại điểm chứa nước..
(3) Các yêu cầu đối với môi trường nhiệt không nghiêm ngặt.Bộ trao đổi nhiệt dạng vỏ và ống có khả năng lưu trữ nhiệt lớn và tải nhiệt của nó có thể được tính toán theo kích thước tiêu thụ nhiệt, có thể giảm một nửa tải trọng của lò hơi và mạng lưới đường ống, tiết kiệm đáng kể đầu tư vào hệ thống sưởi hệ thống cung cấp vừa, đồng thời đốt nóng than.Việc sử dụng lò hơi tương đối đồng đều, có lợi cho việc nâng cao hiệu suất nhiệt của lò hơi và kéo dài tuổi thọ của lò hơi.
(4) Cấu trúc đơn giản, quản lý thuận tiện, chịu được áp lực nước và tiếng ồn thấp.
