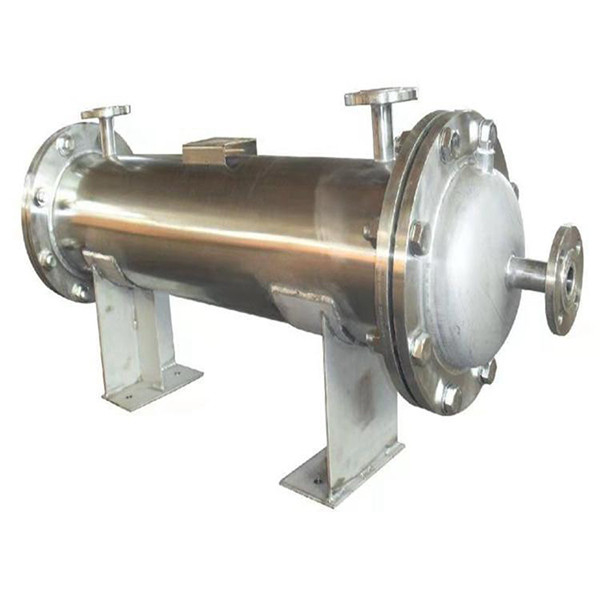

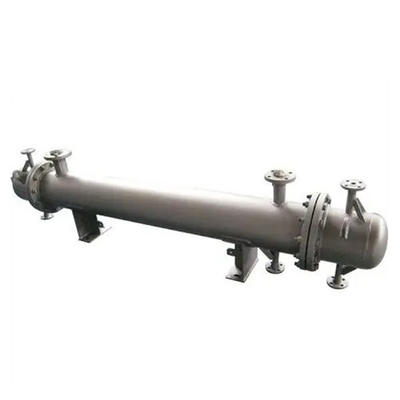

Bộ trao đổi nhiệt dạng ống Sus304 bằng thép không gỉ 2,5MPA 0,4MPA

Bộ trao đổi nhiệt dạng ống và vỏ thép không gỉ Sus304 áp suất cao

Sự miêu tả

Vỏ và ống trao đổi nhiệt trong trao đổi nhiệt có hai loại chất lỏng, một dòng chảy trong ống, hành trình được gọi là ống;Một dòng chảy bên ngoài ống và hành trình của nó được gọi là bên vỏ.Thành của bó ống là bề mặt truyền nhiệt.Để nâng cao hệ số truyền nhiệt của lưu chất bên ngoài ống, trong vỏ thường lắp một số tấm vách ngăn ngang nhất định.Vách ngăn không chỉ có thể ngăn chặn ngắn mạch chất lỏng, tăng tốc độ chất lỏng mà còn buộc chất lỏng băng qua bó ống theo đường dẫn đã định trong nhiều lần, do đó mức độ hỗn loạn tăng lên rất nhiều.Vách ngăn thường được sử dụng có hai loại là hình tròn và hình đĩa, loại trước đây được sử dụng rộng rãi hơn chất lỏng trong ống mỗi ống qua bó ống gọi là ống, mỗi loại qua vỏ gọi là ống bao.Để cải thiện tốc độ của chất lỏng trong ống, có thể thiết lập các vách ngăn thích hợp ở các đầu ở hai đầu để chia trung bình tất cả các ống thành nhiều nhóm.Bằng cách này, chất lỏng có thể chỉ đi qua một phần của ống và trở lại bó nhiều lần tại một thời điểm, được gọi là đa ống.Tương tự, để cải thiện tốc độ dòng chảy bên ngoài ống, vách ngăn dọc có thể được lắp đặt trong vỏ để làm cho chất lỏng đi qua không gian vỏ nhiều lần, được gọi là nhiều lần đi qua vỏ.Trong thiết bị trao đổi nhiệt dạng ống, nhiệt độ của vỏ và bó ống là khác nhau do nhiệt độ chất lỏng bên trong và bên ngoài ống khác nhau.

Tham số

Các biện pháp phòng ngừa

Thử thủy lực của thiết bị trao đổi nhiệt dạng vỏ và ống được trang bị cổng xả.Trong quá trình thử nghiệm, bộ trao đổi nhiệt phải được đổ đầy chất lỏng và khí bên trong phải được thải ra ngoài.Bề mặt của bộ trao đổi nhiệt cần được giữ khô ráo.Khi nhiệt độ thành bộ trao đổi nhiệt gần bằng nhiệt độ chất lỏng, áp suất có thể được tăng từ từ đến áp suất thiết kế.Nó được xác nhận rằng không có rò rỉ sau khi áp suất được duy trì ở áp suất thử nghiệm quy định, trong khi áp suất được kiểm tra trong 30 phút và sau đó 80% áp suất thử nghiệm của bộ trao đổi nhiệt là không đủ.Trong quá trình kiểm tra, áp suất cần được đảm bảo.Giữ nguyên như vậy, không nên sử dụng áp suất liên tục để duy trì cùng áp suất thử.Bu lông buộc không được nén bằng áp suất.
