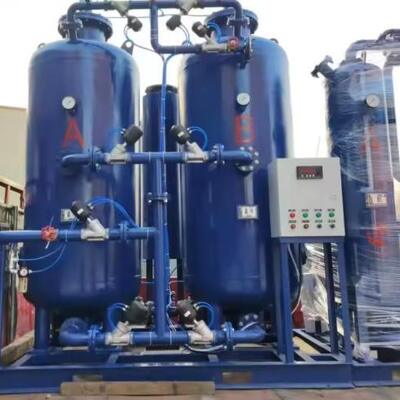

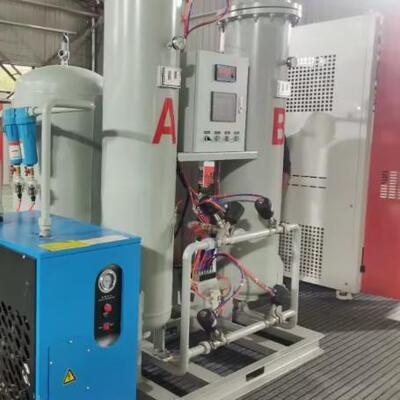

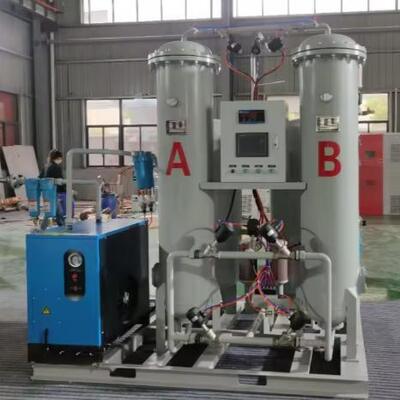

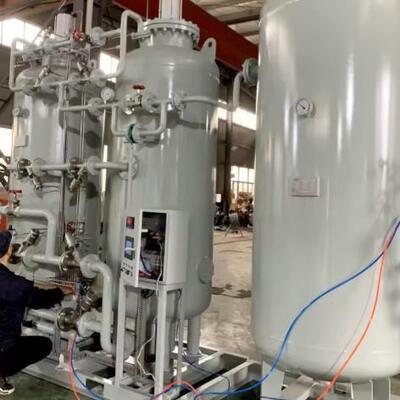

Máy tạo oxy VPSA độ tinh khiết 120Nm³ / h 94% cho ngành công nghiệp hóa chất than
Ngành công nghiệp hóa chất than, bao gồm các quá trình như khí hóa than, tổng hợp metanol và chuyển hóa than thành olefin, đòi hỏi nguồn cung cấp oxy ổn định, khối lượng lớn để đảm bảo hiệu quả phản ứng, giảm tiêu thụ năng lượng và kiểm soát lượng khí thải gây ô nhiễm. cácMáy tạo oxy VPSA(Máy tạo oxy hấp phụ xoay áp suất chân không) là một biến thể hiệu suất cao củanhà máy oxy hấp thụ dao động áp suất. Hoạt động trênCông nghệ PSA tạo oxy, nó sử dụng các sàng phân tử hiệu suất cao để tách oxy khỏi không khí xung quanh về mặt vật lý, cung cấp 94% oxy tinh khiết mà không cần thuốc thử hóa học.
Như một điển hìnhNhà máy oxy dựa trên PSA, nó tích hợp những ưu điểm cốt lõi của công nghệ PSA đồng thời tối ưu hóa hiệu quả tái sinh thông qua hệ thống chân không. So với sản xuất oxy đông lạnh truyền thống, nó có tính năng khởi động nhanh hơn, điều chỉnh tải linh hoạt hơn và tiêu thụ năng lượng thấp hơn. So với thông thườngMáy tạo oxy PSA, nó mang lại sản lượng lớn hơn và khả năng thích ứng mạnh mẽ hơn với điều kiện làm việc có nhiều bụi, ăn mòn cao của các nhà máy hóa chất than.
Model 120Nm³/h này, được tùy chỉnh cho các quy trình hóa học than, đảm bảo hoạt động liên tục, chống ăn mòn và chống cháy nổ, trở thành thiết bị hỗ trợ cốt lõi cho các doanh nghiệp hóa chất than quy mô trung bình (sản lượng hàng năm là 500.000-1 triệu tấn metanol).
Thông số cốt lõi
| Người mẫu |
Bể chứa oxy |
Kích thước bên ngoài (m) |
Tổng trọng lượng |
Công suất (KW) |
| PSA-1 | OG20 | 6,1×1,5×2,4 | 1600 | 5,5 |
| PSA-2 | OG20 | 6,1×1,5×2,4 | 1800 | 5,5 |
| PSA-3 | OG20 | 6,2×1,5×2,4 | 2100 | 5,5 |
| PSA-4 | OG30 | 6,3×1,7×2,6 | 2300 | 7,7 |
| PSA-5 | OG30 | 6,4×1,7×2,6 | 2500 | 7,7 |
| PSA-6 | OG50 | 6,5×1,7×3,2 | 3000 | 11.7 |
| PSA-7 | OG50 | 6,7×1,7×3,2 | 3500 | 11.9 |
| PSA-8 | OG50 | 6,7×1,7×3,2 | 3700 | 11.9 |
| PSA-9 | OG50 | 10,5×1,75×3,2 | 3800 | 16 |
| PSA-10 | OG50 | 10,5×1,75×3,2 | 3850 | 16 |
| PSA-11 | OG50 | 10,5×1,75×3,2 | 3900 | 16 |
| PSA-12 | QGF0 | 10,5×1,75×3,2 | 3950 | 16,5 |
| PSA-13 | CG50 | 11×1,75×3,2 | 4000 | 20 |
| PSA-14 | 0G50 | 11×1,75×3,2 | 4100 | 20 |
| PSA-15 | OG50 | 11×1,75×3,2 | 4150 | 23,5 |
| PSA-16 | OG50 | 11,5×1,75×3,2 | 4200 | 23,5 |
| PSA-17 | OG50 | 11,5×1,75×3,2 | 4300 | 23,5 |
| PSA-18 | OG50 | 12×1,75×3,2 | 4500 | 31,5 |
| PSA-19 | OG50 | 11,5×1,75×3,2 | 4600 | 31,5 |
| PSA-20 | OG50 | 11,5×1,75×3,2 | 4650 | 31,5 |
| PSA-21 | OG50 | 11,5×1,75×3,2 | 4900 | 31,5 |
| PSA-22 | OG50 | 12,5×1,75×3,2 | 5000 | 31,5 |
| PSA-23 | OG60 | 12,8×1,75×3,25 | 5200 | 31,5 |
| PSA-24 | OG60 | 12,9×1,75×3,25 | 5300 | 32,5 |
| PSA-25 | OG60 | 12,9×1,75×3,25 | 5350 | 32,5 |
| PSA-26 | OG60 | 13×1,75×3,25 | 5400 | 32,5 |
| PSA-27 | OG60 | 13,8×1,75×3,25 | 5450 | 39,5 |
| PSA-28 | OG60 | 13,8×1,75×3,25 | 5500 | 39,5 |
| PSA-29 | OG60 | 13,85×1,9×3,25 | 5550 | 39,7 |
| PSA-30 | OG60 | 14,5×1,9×3,25 | 5800 | 39,7 |
| PSA-31 | OG60 | 14,5×1,9×3,25 | 5850 | 39,7 |
| PSA-32 | OG60 | 14,5×1,9×3,25 | 5800 | 39,7 |
| PSA-33 | OG60 | 15×1,9×3,25 | 5950 | 47,7 |
| PSA-34 | 0060 | 15×1,9×3,25 | 6000 | 47,7 |
| PSA-35 | OG60 | 15×1,9×3,25 | 6050 | 47,7 |
| PSA-36 | OG60 | 15,5×1,9×3,25 | 6300 | 48 |
| PSA-37 | OG60 | 15,5×1,9×3,25 | 6350 | 48 |
| PSA-38 | OG60 | 15,5×1,9×3,25 | 6400 | 48 |
| PSA-39 | OG60 | 15,5×1,9×3,25 | 6450 | 48 |
| PSA-40 | OG60 | 15,5×1,9×3,25 | 6500 | 58 |
| PSA-41 | OG100 | 15,5×2,3×3,35 | 7700 | 58 |
| PSA-42 | OG100 | 15,5×2,3×3,35 | 7750 | 58 |
| PSA-43 | OG100 | 15,5×2,3×3,35 | 7800 | 58 |
| PSA-44 | OG100 | 15,5×2,3×3,35 | 7850 | 58 |
| PSA-45 | OG100 | 15,5×2,3×3,35 | 7850 | 58 |
| PSA-46 | OG100 | 15,5×2,3×3,35 | 7900 | 59 |
| PSA-47 | OG100 | 15,5×2,3×3,35 | 7900 | 59 |
| PSA-48 | OG100 | 15,5×2,3×3,35 | 8050 | 59 |
| PSA-49 | OG100 | 15,5×2,3×3,35 | 8200 | 79 |
| PSA-50 | OG100 | 15,5×2,3×3,35 | 8250 | 79 |
Tại sao máy tạo oxy VPSA trở thành thiết bị cốt lõi để cung cấp oxy hóa học cho than
Các quy trình hóa học than có ba yêu cầu cốt lõi để cung cấp oxy: sản lượng lớn liên tục, độ tinh khiết ổn định và khả năng thích ứng môi trường mạnh mẽ—tất cả đều được đáp ứng hoàn hảo bởiMáy tạo oxy VPSA:
- Tăng cường hiệu quả cho quá trình khí hóa than:Quá trình khí hóa bằng không khí truyền thống có tỷ lệ chuyển đổi carbon thấp (dưới 85%) do 79% nitơ trong không khí. Oxy tinh khiết 94% làm giảm hàm lượng nitơ, tăng tỷ lệ chuyển đổi carbon lên ≥98% (ví dụ: nhà máy metanol công suất 500.000 tấn/năm tiết kiệm được 120.000 tấn than mỗi năm).
- Tính ổn định so với oxy lỏng:Việc cung cấp oxy lỏng phụ thuộc vào vận chuyển đường dài và bể chứa lớn, nguồn cung cấp dễ bị gián đoạn do thời tiết khắc nghiệt hoặc các vấn đề hậu cần. Máy tạo khí VPSA tạo ra oxy tại chỗ 24/7, với bình đệm 5Nm³ đảm bảo cung cấp ổn định trong quá trình biến động tải của lò khí hóa.
- Khả năng thích ứng so với máy tạo oxy PSA: Máy tạo oxy PSA(hấp phụ dao động áp suất) có mức tiêu thụ năng lượng cao hơn ( ≥0,9kWh/Nm³ O₂) và sản lượng nhỏ hơn (<60Nm³/h), khiến chúng không phù hợp với các đơn vị hóa chất than lớn. Công nghệ tái tạo chân không của mẫu VPSA giúp giảm 30% mức sử dụng năng lượng và đáp ứng nhu cầu đầu ra 120Nm³/h.
Nhà máy oxy dựa trên PSA so với các phương pháp cung cấp oxy khác: So sánh khả năng ứng dụng hóa chất của than
Như một điển hìnhNhà máy oxy dựa trên PSA, máy tạo VPSA hoạt động tốt hơn các phương pháp cung cấp oxy khác trong các tình huống hóa chất than:
| Phương pháp cung cấp oxy |
Quy mô đầu ra |
Tiêu thụ năng lượng (kWh/Nm³ O₂) |
Đầu tư ban đầu |
Chi phí vận hành hàng năm |
Khả năng thích ứng hóa học của than |
| Máy tạo oxy VPSA |
90-130Nm³/giờ |
.60,625 |
Cao ($45k-$60k) |
Thấp ($76,5k) |
Tuyệt vời (liên tục, chống ăn mòn) |
| Máy tạo oxy PSA |
60Nm³/h |
≥0,9 |
Trung bình ($25k-$35k) |
Trung bình ($110k) |
Kém (sản lượng nhỏ, sử dụng nhiều năng lượng) |
| Oxy lỏng |
≥200Nm³/h |
- (chi phí vận chuyển cao) |
Cao ($80k-$100k) |
Rất cao ($220k) |
Tốt (sản lượng lớn, nguồn cung không ổn định) |
| Oxy đóng chai |
10Nm³/giờ |
- (chi phí lao động cao) |
Thấp ($5k-$8k) |
Cực kỳ cao ($500k+) |
Không phù hợp (sản lượng nhỏ, rủi ro cao) |
Thiết kế khả năng thích ứng môi trường của hệ thống oxy VPSA trong xưởng hóa chất than
Các xưởng hóa chất than phải đối mặt với môi trường khắc nghiệt (bụi cao, lưu huỳnh cao, nhiệt độ dao động lớn) nênHệ thống oxy VPSAđã thực hiện tối ưu hóa thiết kế có mục tiêu:
- Chống bụi và lưu huỳnh:Cửa hút gió được trang bị hệ thống loại bỏ bụi ba giai đoạn (cyclone + túi lọc + HEPA) và khử lưu huỳnh (than hoạt tính), loại bỏ 99,9% bụi và 95% khí chứa lưu huỳnh, bảo vệ sàng phân tử khỏi bị nhiễm bẩn.
- Chống ăn mòn:Thân thiết bị sử dụng lớp phủ fluorocarbon và các bộ phận tiếp xúc với oxy sử dụng thép không gỉ 316L, chống ăn mòn từ các sản phẩm phụ của quá trình khí hóa than (ví dụ: hydro sunfua, amoniac).
- Khả năng thích ứng nhiệt độ:Hệ thống được trang bị mô-đun tản nhiệt ở nhiệt độ cao và lớp cách nhiệt ở nhiệt độ thấp, đảm bảo hoạt động bình thường trong khoảng từ -20oC đến 50oC—thích ứng với thời tiết khắc nghiệt ở các cơ sở hóa chất than phía Bắc.
Phần kết luận
Độ tinh khiết 120Nm³/h 94%Máy tạo oxy VPSA, như một hiệu suất caoNhà máy oxy dựa trên PSA, đã trở thành thiết bị cốt lõi để cung cấp oxy hóa học từ than do sản lượng lớn, tiêu thụ năng lượng thấp và khả năng thích ứng môi trường mạnh mẽ. Nó dựa vào nâng caohấp phụ dao động áp suất để sản xuất oxycông nghệ để đáp ứng nhu cầu oxy liên tục, nhu cầu cao của quá trình khí hóa than và tổng hợp metanol, đồng thời cắt giảm 15% mức tiêu thụ nhiên liệu và 30% lượng khí thải CO₂. So vớiMáy tạo oxy PSAvà cung cấp oxy lỏng, nó mang lại lợi thế rõ ràng về chi phí vòng đời và sự ổn định về nguồn cung, cung cấp hỗ trợ vững chắc cho các doanh nghiệp hóa chất than để đạt được mục tiêu bảo tồn năng lượng, giảm phát thải và sản xuất an toàn. Khi ngành hóa chất than chuyển sang phát triển xanh và ít carbon,Hệ thống oxy VPSAsẽ đóng một vai trò ngày càng quan trọng trong việc thúc đẩy sự chuyển đổi chất lượng cao của ngành.
