Tấm ống đôi SS304 Thép không gỉ 316L Gói trao đổi 1400mm

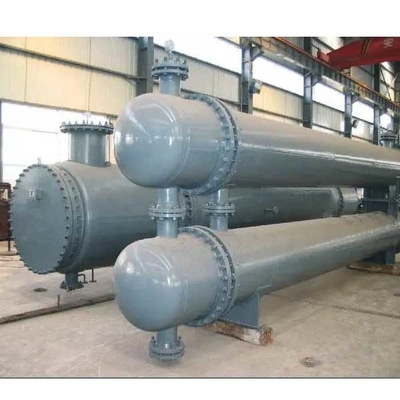

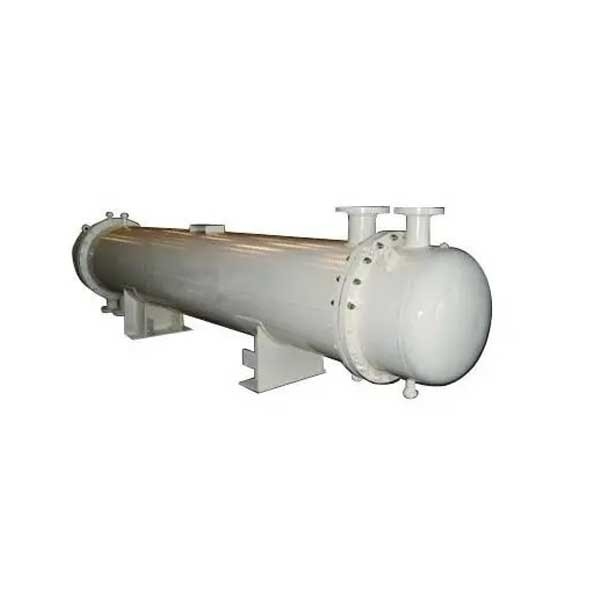

Bộ trao đổi nhiệt dạng ống đôi bằng thép không gỉ

Sự miêu tả

Thiết bị trao đổi nhiệt hai ống là thiết bị truyền một phần nhiệt của chất lỏng nóng sang chất lỏng lạnh hay còn gọi là thiết bị trao đổi nhiệt.Nó chiếm một vị trí quan trọng trong hóa chất, dầu khí, điện, thực phẩm và nhiều sản phẩm công nghiệp khác.Trong sản xuất hóa chất, thiết bị trao đổi nhiệt có thể được sử dụng như máy sưởi, máy làm mát, thiết bị ngưng tụ, thiết bị bay hơi và nồi hơi, v.v. và được sử dụng rộng rãi.

Tham số

Đặc điểm cấu trúc

1. Đổ hoàn toàn là thiết kế quan trọng của bộ trao đổi nhiệt dạng tấm ống đôi để tránh nước dược phẩm còn sót lại;

2. Đảm bảo rằng vật liệu trong lòng ống được làm trống hoàn toàn và không có cặn, điều này có thể làm giảm và ngăn chặn hiệu quả sự sinh sản tĩnh của các khuẩn lạc và nguy cơ nhiễm vi sinh vật;

3. Đối với lumen dòng kép, cần xem xét kiểm soát dòng hỗn hợp gây ra bởi kết nối rỗng giữa các lumen trong một phạm vi giới hạn;

4. Kết hợp với phương pháp lắp đặt tại chỗ, nó có thể thẳng đứng hoặc ngang (độ dốc 5 ‰);

kiểm tra áp lực

(1) Sau khi tấm ống trong và ống trao đổi nhiệt dãn nở độ bền, người ta tiến hành thử áp lực nước lên mặt vỏ.Sau khi thử áp lực nước đạt tiêu chuẩn thì tiến hành thử độ kín khí.Sau khi kiểm tra xong phải tiến hành nối và lắp ráp tấm ống ngoài và ống trao đổi nhiệt.

(2) Sau khi hàn cường độ (hàn hồ quang argon) + kết nối giãn nở của tấm ống bên ngoài và ống trao đổi nhiệt được lắp ráp, mối hàn phải được kiểm tra độ ngấu sau khi hàn.

(3) Thử áp lực nước được thực hiện trong quá trình tích tụ chất lỏng.Sau khi kiểm tra đạt yêu cầu, việc kiểm tra độ kín khí được tiến hành.

(4) Thử nghiệm rò rỉ amoniac được thực hiện ở phía vỏ, và thử nghiệm rò rỉ amoniac được thực hiện ở cửa xả của phía tích tụ chất lỏng để kiểm tra mối nối kết nối giữa tấm ống bên ngoài và ống trao đổi nhiệt.

(5) Sau khi lắp ráp xong hộp ống, tiến hành thử áp lực và áp lực nước lên thành ống.
