Thông tin chi tiết sản phẩm:
|
| Báo cáo kiểm tra máy móc:: | cung cấp | Thành phần cốt lõi:: | Tấm và miếng đệm |
|---|---|---|---|
| kết cấu:: | Bộ trao đổi nhiệt dạng tấm | Kích thước (L * W * H):: | Phụ thuộc vào mô hình nhất định |
| Phạm vi nhiệt độ làm việc:: | Tùy chỉnh | Tấm Theta:: | Theta thấp và theta cao |
| Tính năng sản phẩm:: | Tiết kiệm năng lượng Tuổi thọ dài | tính năng: | Truyền nhiệt cao |
| Điểm nổi bật: | Lò hơi trao đổi tấm 3.0mpa,lò hơi trao đổi tấm 200 độ,thiết bị trao đổi nhiệt tấm có gioăng |
||
Giá trao đổi nhiệt tấm đệm bằng thép không gỉ công nghiệp
Sự miêu tả
Sai lệch của độ sâu gấp nếp tấm và đáy của bộ trao đổi nhiệt dạng tấm nhỏ hơn hoặc bằng ± 0,2mm;sai lệch lớn nhất của khoảng cách giữa đường tâm của định vị treo tấm và đường tâm của lỗ góc không quá ± 0,3mm;độ phẳng của bề mặt đế tấm theo bất kỳ phương nào nhỏ hơn hoặc bằng 3 / 1000mm;Tuổi thọ của gioăng không dưới 15 năm, khả năng chịu áp lực đáp ứng yêu cầu thiết kế, tỷ lệ rò rỉ bằng không khi môi chất là nước nóng 200 ° C;20 ℃, áp suất gấp 1,25 lần áp suất làm việc.
Tham số
| Gặp gỡ Máy nén khí Horse Power (HP) | Kích thước (mm) | Nhiệt độ làm việc | Áp lực công việc | Sưởi ấm bề mặt trao đổi |
| 1HP | 311 * 111 * 47 | ﹤ 200 ℃ | ﹤ 3．0MPa | 0,39m2 |
| 2HP | 311 * 111 * 67 | ﹤ 200 ℃ | ﹤ 3．0MPa | 0,62m2 |
| 3HP | 311 * 111 * 91 | ﹤ 200 ℃ | ﹤ 3．0MPa | 0,90m2 |
| 4HP | 311 * 111 * 110 | ﹤ 200 ℃ | ﹤ 3．0MPa | 1,12m2 |
| 5HP | 527 * 111 * 71 | ﹤ 200 ℃ | ﹤ 3．0MPa | 1,30m2 |
| 6HP | 527 * 111 * 81 | ﹤ 200 ℃ | ﹤ 3．0MPa | 1,51m2 |
| 7HP | 527 * 111 * 91 | ﹤ 200 ℃ | ﹤ 3．0MPa | 1,72m2 |
| 8HP | 527 * 111 * 100 | ﹤ 200 ℃ | ﹤ 3．0MPa | 1,92m2 |
| 10HP | 527 * 111 * 119 | ﹤ 200 ℃ | ﹤ 3．0MPa | 2,34m2 |
| 12HP | 527 * 111 * 143 | ﹤ 200 ℃ | ﹤ 3．0MPa | 2,86m2 |
| 15HP | 527 * 111 * 172 | ﹤ 200 ℃ | ﹤ 3．0MPa | 3,48m2 |
| 20HP | 617 * 192 * 141 | ﹤ 200 ℃ | ﹤ 3．0MPa | 5,04m2 |
| 25HP | 617 * 192 * 169 | ﹤ 200 ℃ | ﹤ 3．0MPa | 6.18m2 |
| 30HP | 617 * 192 * 203 | ﹤ 200 ℃ | ﹤ 3．0MPa | 7,51m2 |
nguyên tắc

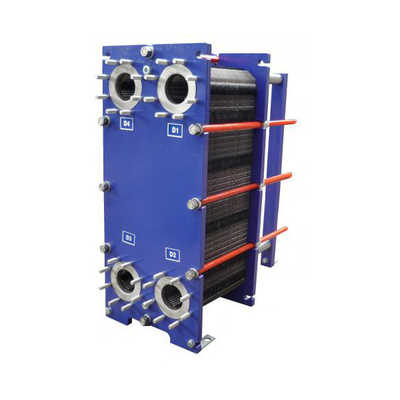

Bộ trao đổi nhiệt dạng tấm được làm từ nhiều tấm tôn được dập theo những khoảng nhất định, được hàn kín xung quanh bằng các miếng đệm, và được đặt chồng lên nhau bằng khung và vít nén.Bốn lỗ ở góc của tấm và vòng đệm tạo thành ống phân phối chất lỏng và đồng thời, chất lỏng nóng và lạnh được ngăn cách hợp lý, để chúng chảy trong các kênh dòng ở cả hai mặt của mỗi tấm, và quá trình trao đổi nhiệt được thực hiện. xuyên qua các tấm.
