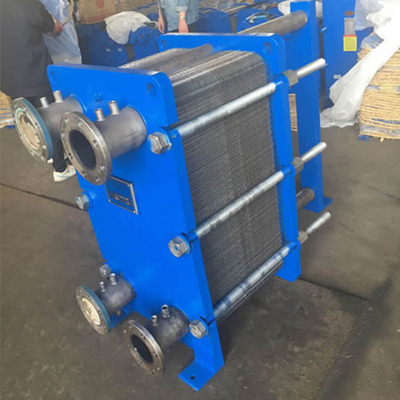

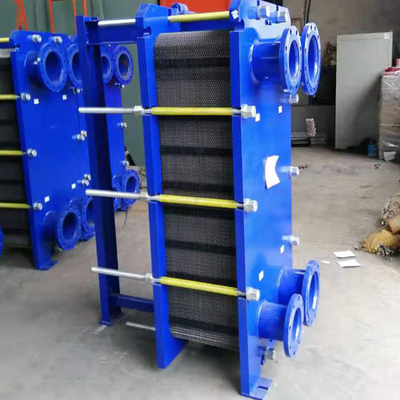

Bộ trao đổi nhiệt kiểu tấm 30 thanh Lò hơi hàn đồng niken

Bộ trao đổi nhiệt tấm thép không gỉ có thể được tùy chỉnh

Sự miêu tả

Các nếp gấp tấm của bộ trao đổi nhiệt dạng tấm thúc đẩy sự hỗn loạn của chất lỏng và hỗ trợ các tấm chống lại sự chênh lệch áp suất.Tấm khung và tấm ép được treo trên thanh chịu lực phía trên, được định vị bởi thanh dẫn hướng phía dưới và cả hai đều được cố định trên cột đỡ.Kết nối nằm trong tấm khung hoặc, nếu một hoặc cả hai chất lỏng đi qua nhiều lần trong thiết bị, trong khung và tấm áp suất.

Tham số

Đặc trưng

⒈ Các thông số điều khiển cho bộ trao đổi nhiệt dạng tấm là vật liệu trao đổi nhiệt, áp suất làm việc, nhiệt độ thiết kế, v.v.

⒉ Khi chọn thiết bị trao đổi nhiệt, hãy cố gắng làm cho bên có hệ số truyền nhiệt nhỏ hơn có tốc độ dòng chảy lớn và cố gắng làm cho hệ số truyền nhiệt ở cả hai phía của hai bề mặt trao đổi nhiệt chất lỏng bằng nhau hoặc tương tự nhau để cải thiện quá trình truyền nhiệt. hệ số.Nhiệt độ của chất lỏng được làm nóng bởi bộ trao đổi nhiệt phải thấp hơn 10 ° C so với nhiệt độ bão hòa ở áp suất đầu ra của bộ trao đổi nhiệt và phải thấp hơn nhiệt độ làm việc của máy bơm nước được sử dụng cho nước thứ cấp.

⒊ Chất lỏng có chứa cặn bẩn và cặn bẩn sẽ đi vào bộ trao đổi nhiệt sau khi được lọc.

⒋ Khi chọn thiết bị trao đổi nhiệt dạng tấm, vận tốc dòng chảy tại mặt phân cách của chất lỏng ở phía có chênh lệch nhiệt độ nhỏ không được quá lớn và có thể đáp ứng yêu cầu giảm áp.

⒌ Đối với trường hợp tốc độ dòng chảy lớn và giảm áp suất cho phép nhỏ, nên chọn loại tấm có điện trở thấp.Ngược lại, nên chọn loại tấm có điện trở lớn.

⒍ Loại hàn điện hoặc có thể tháo rời được lựa chọn tùy theo áp suất và nhiệt độ của chất lỏng.

7. Không nên chọn tấm có diện tích ván mỏng quá nhỏ, tránh để quá nhiều tấm, vận tốc dòng chảy giữa các tấm quá nhỏ, hệ số truyền nhiệt bị giảm.

⒏ Môi chất trao đổi nhiệt của bộ trao đổi nhiệt dạng tấm không được là hơi nước.
