Thông tin chi tiết sản phẩm:
|
| Báo cáo kiểm tra máy móc:: | cung cấp | Thành phần cốt lõi:: | Bình áp suất |
|---|---|---|---|
| Cấu trúc: | Bộ trao đổi nhiệt dạng tấm, bộ ngưng tụ trao đổi nhiệt dạng ống và vỏ | Áp suất làm việc tối đa:: | Không có |
| Kích thước (L * W * H):: | tập quán | Bộ trao đổi nhiệt ngưng tụ:: | Máy công nghiệp |
| Dịch vụ sau bảo hành:: | Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Phụ tùng, Dịch vụ bảo trì và sửa chữa tại hiện trường | Chứng nhận:: | ce |
| Điểm nổi bật: | bộ trao đổi nhiệt dạng ống và vỏ khí nén,bộ trao đổi nhiệt dạng ống và vỏ hình chữ u,Bộ trao đổi nhiệt ống đôi DN80 |
||

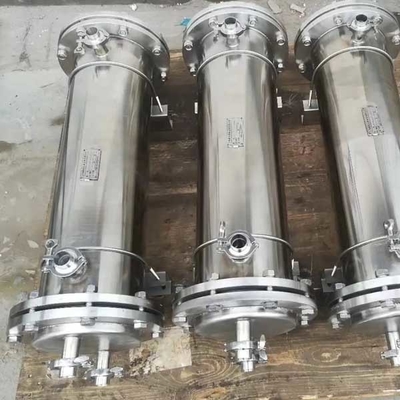

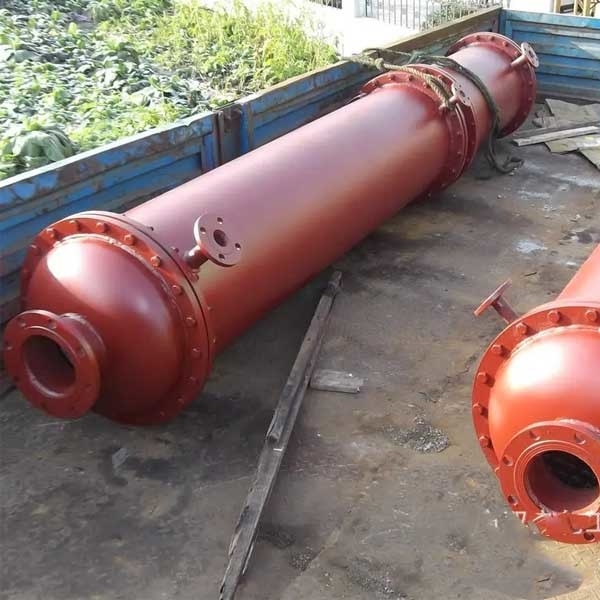

Máy trao đổi nhiệt và máy ngưng tụ dạng tấm ống đôi giá rẻ
Sự miêu tả
Bộ trao đổi nhiệt ống kép bao gồm các ống bên trong và bên ngoài đồng tâm.Chất lỏng nóng và lạnh chảy qua khe hở giữa ống bên trong và vỏ, trao đổi nhiệt đồng thời.Ống bên trong được nối nối tiếp với ống chữ U, và cả hai đầu của vỏ được nối với ống thẳng.Thiết bị trao đổi nhiệt dạng vỏ có ưu điểm là cấu tạo đơn giản, vùng truyền nhiệt nhanh, dễ vệ sinh, tháo lắp thuận tiện, tốc độ dòng chảy phù hợp và truyền nhiệt cao.
Thông số kỹ thuật
| Tên sản phẩm | Bộ trao đổi nhiệt dạng tấm ống đôi hình chữ U |
| Kích thước cổng | DN80 (mm) |
| Hướng dòng chảy | Hai chiều |
| Phương thức lái xe | khí nén |
| Phương tiện làm việc | Nước, dầu, v.v. |
| Phương thức kết nối | Mặt bích |
| Nhiệt độ hoạt động | nhiệt độ cao |
| ứng dụng | Điều chỉnh cắt bỏ |
thiết kế
Đối với thiết bị trao đổi nhiệt dạng tấm ống đôi, có hai khái niệm thiết kế: một là thiết bị trao đổi nhiệt dạng tấm ống đôi được sử dụng để ngăn chặn tuyệt đối sự trộn lẫn của môi chất giữa vỏ và ống, và nó được thiết kế để lắp đặt trên khoang. giữa các tấm ống bên trong và bên ngoài.Van xả được sử dụng để quan sát hàng ngày và xả khi tấm ống bên trong bị rò rỉ, do đó môi chất ở phía vỏ được cách ly hiệu quả bởi các tấm ống hai lớp bên trong và bên ngoài.Đây là lý do chính để áp dụng kiểu cấu trúc tấm ống kép.Một người khác cho rằng thiết bị trao đổi nhiệt dạng tấm ống kép có thể được sử dụng trong trường hợp chênh lệch áp suất trung bình giữa các thành ống và vỏ là lớn, và một phương tiện được thiết kế để thêm vào khoang giữa các tấm ống bên trong và bên ngoài để giảm áp suất của môi chất giữa thành ống và thành vỏ.Sự khác biệt.Điều này cũng giống như thiết bị trao đổi nhiệt dạng tấm ống đơn nói chung, không thể đảm bảo tuyệt đối việc ngăn rò rỉ từ lỗ thoát của tấm ống bên ngoài.Khoang cách ly giữa các tấm ống kép là điểm khác biệt chính so với cấu tạo của thiết bị trao đổi nhiệt dạng tấm ống đơn (như trong hình, khoang cách ly không được nối với thành ống và thành vỏ, và không chịu áp lực của môi chất, nhưng chịu tải trọng cơ học và nhiệt của thiết bị).Trọng tải.
Khả năng chịu lực của khoang cách ly chủ yếu phụ thuộc vào khoảng cách giữa các tấm ống kép.Khi tấm ống kép cố định chịu thử nghiệm thủy tĩnh phía vỏ, có thể có rò rỉ ở chỗ nối giữa tấm ống bên trong và ống trao đổi nhiệt.Do đó, khi xác định khoảng cách giữa các tấm ống kép Phải xem xét không gian tối thiểu cần thiết để quan sát và phát hiện rò rỉ.
