Thông tin chi tiết sản phẩm:
|
| Báo cáo kiểm tra máy móc:: | Không có sẵn | kết cấu:: | Bộ trao đổi nhiệt dạng ống, cuộn dây trong vỏ |
|---|---|---|---|
| Kích thước (L * W * H):: | Nhiều lựa chọn | Phạm vi nhiệt độ làm việc:: | -50 ~ 150 ℃ |
| Xôn xao: | Ống đồng có vách đôi | Đóng gói: | pallet, thùng, thùng gỗ dán |
| Video đi-kiểm tra:: | Không có sẵn | Bảo hành các thành phần cốt lõi:: | Không có sẵn |
| Điểm nổi bật: | Dàn ngưng ống đôi 150 độ,dàn ngưng ống đôi 11,6kw |
||

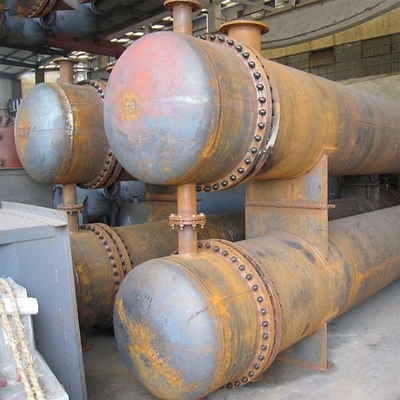

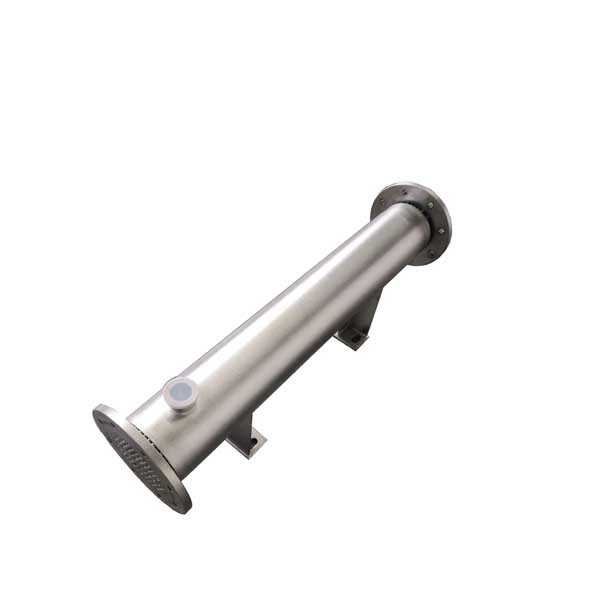

Hiệu quả cao Bộ trao đổi nhiệt dạng tấm ống đôi đáng tin cậy và an toàn
Sự miêu tả
Bộ trao đổi nhiệt dạng tấm ống đôi chủ yếu thích hợp cho những nơi nghiêm cấm sử dụng hỗn hợp phương tiện bên vỏ và bên ống.Cũng có niềm tin rằng bộ trao đổi nhiệt dạng tấm ống kép có thể được sử dụng trong những trường hợp chênh lệch áp suất trung bình giữa ống và mặt bên của vỏ là lớn và một phương tiện được thiết kế để thêm vào khoang giữa các tấm ống bên trong và bên ngoài để giảm áp suất môi chất giữa thành ống và thành vỏ.chênh lệch áp suất.Hiện tại, thiết bị trao đổi nhiệt dạng tấm ống đôi có những ưu điểm rõ ràng trong việc ngăn chặn dòng chảy chéo của môi chất trong ống và bên vỏ.
Tham số
| Mô hình | Sức chứa | Dòng nước | Kích thước bên ngoài và cài đặt | Freon Out | Freon Trong | Nước vào / ra | NW |
| KW | m³ / h | ABCDEFGHRL | a1 | a2 | a3 | Kilôgam | |
| 5.0DKG | 11,6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0DKG | 18,6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23,2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12DKG | 27,9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15DKG | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20DKG | 46,5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25DKG | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30DKG | 69,7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
| 50DKG | 116,3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60DKG | 139,5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162,8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80DKG | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90DKG | 209,3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100DKG | 232,6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
So sánh thiết bị trao đổi nhiệt dạng tấm ống đôi và thiết bị trao đổi nhiệt dạng tấm dạng ống đơn
Ứng dụng phổ biến nhất của bộ trao đổi nhiệt dạng tấm ống đơn là ngoài việc bít kín và rò rỉ bu lông gioăng và các mối nối mặt bích, còn có hiện tượng rò rỉ đường ống và các vết nứt hàn trên tấm ống.Hầu hết sự rò rỉ của vòi phun trên tấm ống của thiết bị trao đổi nhiệt dạng tấm ống đơn là ở nơi tiếp nhận hồ quang hàn, và khí không được thoát ra sạch và xuất hiện các vết phồng rộp trong quá trình tiếp nhận hồ quang hàn.Thiết bị trao đổi nhiệt dạng tấm ống đôi có các tấm ống đôi bên trong và bên ngoài.Nếu lỗ của tấm ống bên trong bị rò rỉ, tấm bên ngoài của ống cũng được bảo vệ.Ở bên ngoài khoang hình thành giữa các tấm, không có môi chất hoặc môi chất trong khoang, áp suất nhỏ và điều kiện ứng suất tốt hơn so với thiết bị trao đổi nhiệt dạng tấm ống đơn.Ngoài ra, thử nghiệm áp suất của thiết bị trao đổi nhiệt dạng tấm ống kép cần được thực hiện qua hai ống bên trong của thành ống.Khoang giữa các tấm ống bên trong và bên ngoài ở cả hai mặt của mặt vỏ giữa các tấm) Thử áp suất của thiết bị trao đổi nhiệt dạng tấm ống đơn nên được ép 2 ~ 3 lần (mặt bên vỏ ống hoặc mặt vỏ bên ống có đầu nổi nhỏ ).
